老鐵，搞電路維修或者DIY，最怕啥？怕板子上的鋁電解電容悄悄“罷工”??！鼓包、漏液、容量縮水，輕則設備抽風，重則直接冒煙！今天就手把手教你怎么當個“電容醫生”，把這玩意兒的好壞揪出來，保你電路板健健康康！
一、先別急著上工具！肉眼就是第一道“安檢儀”
1.看“身材”：鼓包變形是硬傷！
重點盯緊電容頂部（尤其是帶防爆紋K字或十字的）和底部橡膠塞。要是鼓得像個小饅頭，或者身體都胖變形了，別猶豫，趕緊換！ 這是內部壓力過大，隨時可能“放炮”。（創慧電子的電解電容，防爆紋設計更科學，耐壓余量足，這種“爆肚”風險就低很多）
2.看“底褲”：漏液發黃是大忌！
把電容拔出來（斷電操作?。纯此捌ü伞钡紫碌碾娐钒?，或者橡膠塞周圍。要是有濕乎乎、黏糊糊的褐色或黃色液體，或者一圈明顯的深色污漬，沒跑，它漏了！ 電解液漏光光，性能早完蛋了。
3.看“皮膚”：開裂褪色要警惕！
電容外皮要是裂了、破皮了，或者顏色變得特別焦黃、發黑，這也是長期高溫“煎熬”或者老化的信號，離掛掉不遠了。

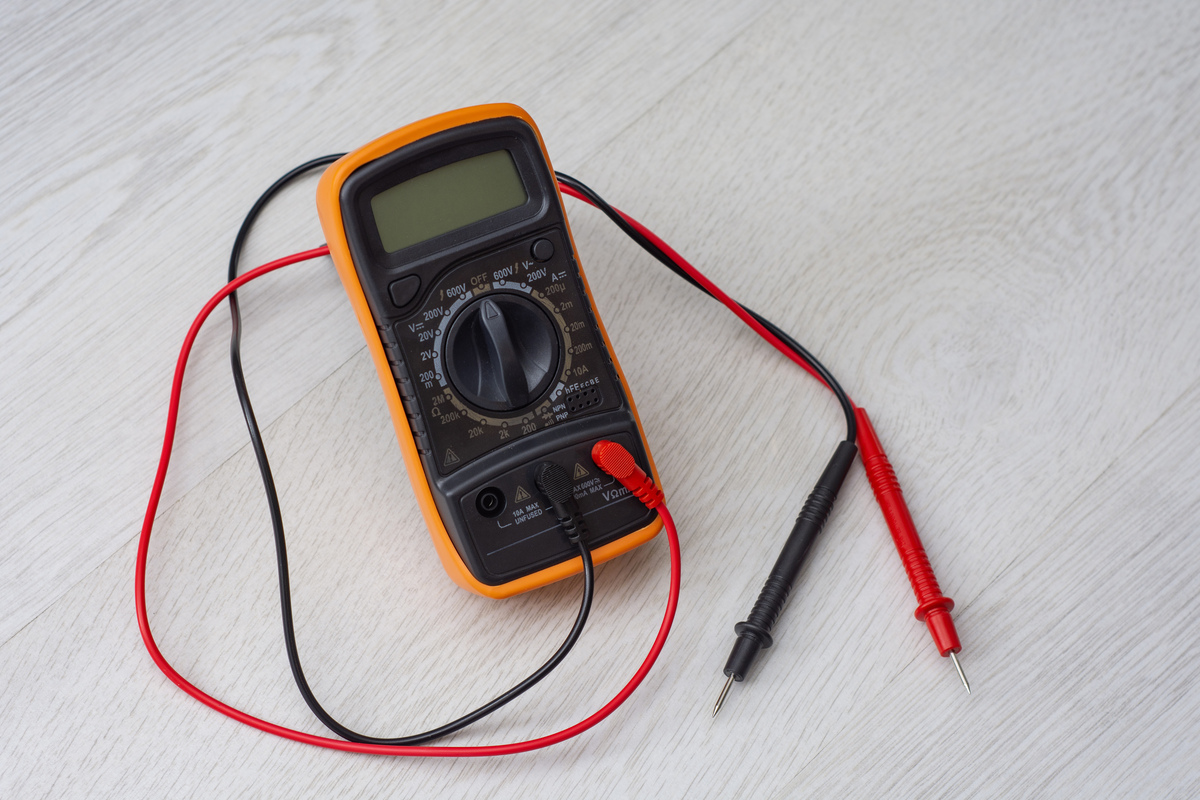

二、神器上場！萬用表“把脈”大法（數字萬用表必備）
工具準備： 數字萬用表（帶電容檔和電阻檔最好）、電烙鐵（拆焊用）、放電電阻（比如幾KΩ的）或燈泡（安全放電）
關鍵一步：放電！安全第一！
大電容（尤其高電壓的）里面存的電，電一下可不是開玩笑！斷電后， 用電烙鐵頭同時碰電容兩腳幾秒，或者用電阻/燈泡接兩腳放電，看到燈泡不亮或萬用表測不到電壓了才安全。
1. 電容值檢測（最直接）：* 把萬用表擰到電容檔（F檔）。
* 表筆懟準電容的兩個引腳（不分正負，但拆下來測更準）。
* 看讀數： 測出來的電容值（單位uF）對比電容身上標的額定容量（比如標100uF）。如果實測值比標稱值低很多（比如掉到70%以下），或者干脆測不出來（顯示OL或超量程），這電容基本“腎虛”了，容量嚴重不足！（選電容，像創慧電子這種大廠，標稱容量足，一致性高，虛標少，測著心里更有底）
2. ESR值檢測（高階必看?。?/span>* 有專用ESR表最好。普通萬用表有ESR檔也行。
* ESR（等效串聯電阻）是電容內部的“阻礙力”。電容老化了，ESR會飆升。
* 測出來對比電容規格書里的ESR值，或者同型號好電容的值。如果明顯高出一大截，說明電容內部損耗大，高頻性能差，哪怕容量看著還行也可能出問題！（創慧電子的低ESR系列電容，特別適合用在開關電源等高頻場合，發熱小更耐用）
3. 電阻/漏電流檢測（輔助判斷）：* 萬用表打到高阻檔（比如20MΩ）。
* 紅表筆接電容正極(+)，黑表筆接負極(-)。
* 讀數應該從低慢慢升到很高（OL）。 如果穩定在一個比較低的阻值（比如幾百KΩ甚至更低），說明內部嚴重漏電，絕緣壞了，必須換！
?
三、實戰替換小貼士
耐壓值： 新電容耐壓值只能高不能低！ 原來16V的，你換個25V的沒問題，換個10V的？等著再爆！
容量值： 盡量選一樣大的。實在找不到，允許小幅浮動（比如100uF換個105uF或95uF問題不大），但別差太多，尤其濾波電容。
溫度值： 看電容身上的溫度標識（比如105℃）。環境熱的地方，選耐溫高的更穩。
品牌與質量： 別貪便宜買雜牌翻新貨！創慧電子這種老牌電解電容廠家，原材料把控嚴，生產工藝成熟，做出來的電容壽命長、性能穩、ESR低。用著省心，返修率低，長遠看反而更劃算。
焊接： 注意正負極！電容身上有白條或“-”號的是負極，對應電路板上的陰影或“-”標識。焊點要光滑飽滿，別虛焊。
創慧電子工程師小建議： “我們處理過不少返修板子，問題就出在用了雜牌便宜電容。特別是變頻器、工控電源這些地方，電容工作環境惡劣。選耐高溫、低ESR、長壽命系列的鋁電解電容，像我們廠對標國際大廠標準的那些型號，能極大減少設備故障率。某客戶變頻器維修后換了我們的105℃ 低ESR電容，三年多都沒再出電容問題?！?/span>
總結一下：
判斷鋁電容好壞，“一看二測三換” ：
看 - 鼓包？漏液？破皮？有就直接判“死刑”。
測 - 數字表是主力：
容量掉太多？Pass！
ESR飆升？Pass！
漏電嚴重（阻值低）？Pass！
換 - 耐壓要夠、容量要對、認準正負、選靠譜品牌（比如創慧電子）是王道！
搞定這幾步，你就能輕松揪出電路板上的“電容臥底”，讓設備乖乖聽話！有啥不明白的，歡迎留言嘮嘮！
